优贝・水性高耐磨复合地坪

产品简介

系一种双组份、非离子多功能高分子量、纯水性环氧树脂与水性面漆固化剂、水性色浆、填料、助剂等组分构成。水性环保净味，用途广泛，可使用时间适中，硬度上升快，抗刮耐磨，主要的应用各种水性环氧地坪工程。

产品特性

1．水性环保，底VOC；

2．使用寿命长，高承压，可承受超重载；

3．优异的耐磨损，抗冲击性能；

4．面层耐油污、耐化学腐蚀性好；源于聚氨酯材料有较高的化学稳定性；

5．基层粘结牢固，无空鼓等风险；

施工便捷。

适用范围

车库、工厂车间、大型商场

技术指标

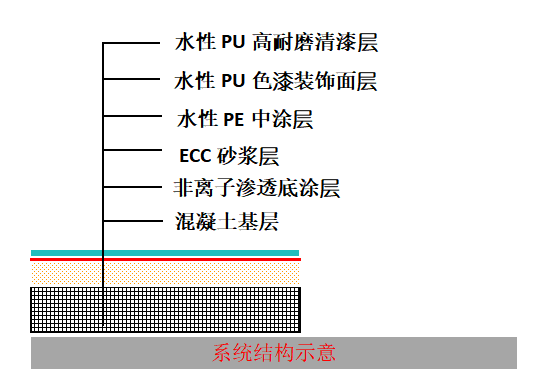

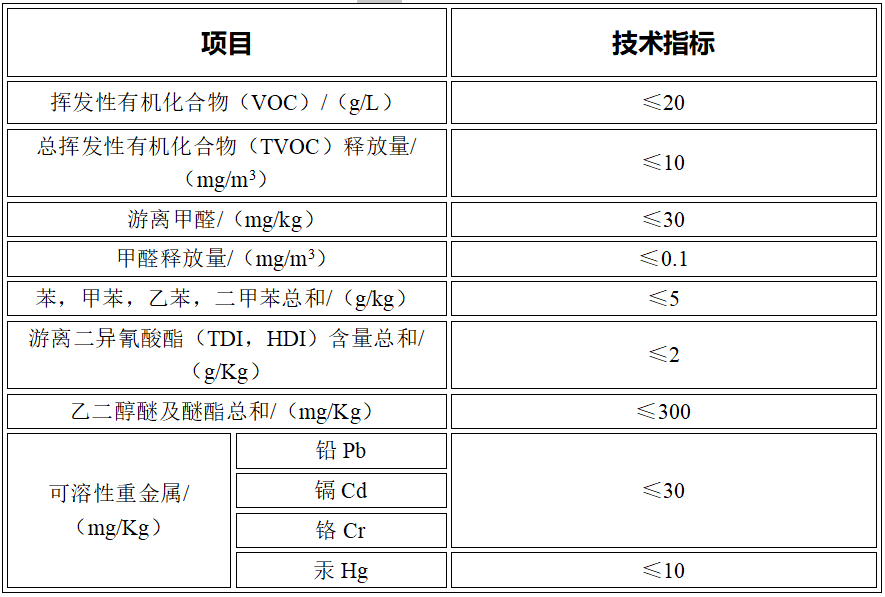

系统性能指标

优贝・水性高耐磨地坪系统物理性能

优贝・水性高耐磨重载地坪系统化学性能

混凝土基层处理

（1）基层检测

整体检测基础混凝土情况，将裂纹、空鼓等缺陷部位做好记号，根据国家相关规范与甲方做好工作面的交接工作。基层必须平整、无空鼓、起壳。基层表面必须清洁，稳固，如有浮灰、污垢、油渍等应清洁干净。

（2）基层清洁

①    将地坪清理干先净，尤其旧环氧层、灰粉油污、潮湿、清苔等，务必吸除、刮除，地面清理打磨干净。

（3）基层缺陷处理

①　修补较宽的裂缝和坑洞，用快干无溶剂环氧树脂修补；对于伸缩缝，先清理干净里面的杂物，再用快干无溶剂环氧树脂修补；对于细小裂缝应先用磨机切成V型槽，并用快干无溶剂环氧树脂灌缝处理；固化后用手磨机打磨；（注意应选用专用砂轮片)清扫地面。

②    地面施工时不能有明水，积水漏水，地面可不浇水有水会打磨成泥浆型成脱离，降低粘接力，施工时要事先除干水，等干了，地面发白后可打磨基层再清扫，防水施工。

③    施工前一定要先查找地面（伸缩缝隙或裂缝），预防温差热胀冷缩，引起的伸缩缝隙或裂缝的开裂起鼓，可特殊性处理，因此，伸缩缝隙或裂缝处不能直接批涂ECC水性环氧改性砂浆层，（伸缩缝处不批防水树脂也不会起水泡）。可先用无溶剂环氧树脂沿线批涂宽10公分宽，型成抗拒开裂的弹性伸缩。

（4）基层研磨

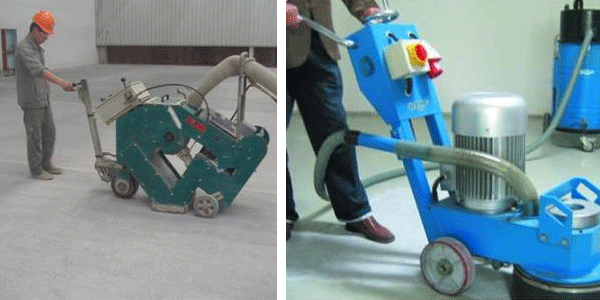

有条件的使用带吸尘的抛丸机或打磨机处理，确保表面清洁，无疏松，无油脂或其他污染物；

基层处理是整个施工中的重要工序之一，基层处理的好坏直接影子响施工质量，为保证质量，地面必须无积水、漏水的情况下用大型磨机装合金磨头或手提磨机合金片，打磨粗糙素地面2遍以上，清扫干净地面上的松散油污旧环氧油漆，露出基层坚硬粗糙的基础，基层表面也达到20PaM，以前利于粘贴。

水性EP底涂施工

采用比例配好非离子渗透底漆搅拌均匀，无放置时间直接施工使其充分渗入地面，达到表面成膜为准，要求均匀无遗漏；（无需放置可直接施工），视面积大小确定施工人员数，用滚筒或平刀滚涂，倒退施工；

①　选用KirinKing®非离子渗透底漆 KT1130

②　施工方法：辊筒或批刮施工

③　4 小时后（可走人）可进行下步施工

ECC砂浆摊铺

首先将B组份加入A组份搅拌1分钟，再加入规定比例的水搅拌30s，最后将C组分缓慢倒入搅拌桶中，边倒边搅拌，搅拌时间2~6min。

随后将搅拌好的材料摊铺在混凝土地面上，用齿耙或镘刀将其均匀摊开。材料搅拌好后应连续摊铺，不能间断，搅拌好的材料应在20min内用完。

砂浆层作用：是提高地坪涂层强度、同时能起到较好的找平作用；

①　选用KirinKing®ECC水性环氧改性砂浆 KPM5190

②　建议材料用量为2.0~4.5kg/㎡，厚度1.0~2.0mm。

③　施工方法：批刮施工

④　4 小时后（可走人）可进行下步施工

细磨、除尘

经过以上工序施工后，地坪形象已初现端倪。但仍有部分凸出的地方未得到修整。此时应采用大型研磨机配合细砂片进行砂磨处理。除去地坪表面的凸出部分以及刮砂浆遗留的“泪珠”以及施工埂子；砂磨后，彻底清洁干净。

水性EP中涂层施工

采用比例配好中涂搅拌均匀刮涂第一遍；无放置时间要求直接施工用批刀倒退施工，视面积大小确定施工人员数，12小时后施工下一道工序；（根据实际效果是不要增加该道工序）

腻子作用：修补砂浆面存在的细小孔隙，使整个基面变得平实；

面漆封闭层：采用比配均匀混合好水性环氧面漆液料加入20%石英粉，该层仍采用批刮方式，材料颜色与面涂料颜色一致，方可保证自流平面层无漏底、发花。该层为面涂施工的准备层，该层施工完毕后，要对施工地块进行全封闭处理，防止外物进入，包括汇成和蚊子苍蝇等昆虫；

①　选用KirinKing®中涂KT5530；材料用量0.1kg/m²，厚度约0.1mm。水性环氧面漆KT5300

②　腻子配制：漆：石英粉=1:0.5;封闭配制：漆：石英粉=1:0.2

③　建议材料用量为0.2~0.3kg/㎡，厚度0.1~0.15mm。

④　施工方法：批刮，

⑤　4 小时后（可走人）可进行下步施工。

水性EP高端面漆层施工

采用比配均匀混合好水性环氧面漆（耐磨型）液料无放置时间按照“纵向滚，横向收”的原则必须连续施工，期间不得停歇，求均匀无遗漏。

面积大时，应组织多人按顺序施工。前后左右交接头间隔时间不德超过10分钟。施工过程中，避免高温和气流，开放时间4小时，24小时后可行走。

（面漆施工完毕检验标准：均匀成膜，无起泡，颜色均匀，具有良好的耐划伤性能；)

①　选用KirinKing®水性环氧面漆（耐磨型） KT5300；

②　建议材料用量为0.15~0.16kg/㎡

③　施工工具：纯毛长毛滚筒；需润湿。

④　施工方法：滚涂；

⑤　4小时后（可走人）可进行下步施工

水性PU清漆面层施工

采用比配均匀混合好高耐磨清漆液料无放置时间按照“纵向滚，横向收”的原则必须连续施工，期间不得停歇，求均匀无遗漏。考虑到室内使用情况多，尽量保持室内通风，保证面层的固化效果。

（清漆施工完毕检验标准：均匀成膜，无起泡，具有良好的耐划伤性能；)

①　选用KirinKing®高耐磨清漆 KT8780；

②　建议材料用量为0.06~0.0.8kg/㎡

③　施工工具：纯毛长毛滚筒；需润湿；

④　施工方法：滚涂。

⑤　4 小时后（可走人）可进行下步施工

施工注意事项

（1） 混凝土基层的强度不低于C25；局部表面强度不足的时，要先凿除，进行修补后再进行正常施工；

（2） 为了面层与基层保持较好的粘附力，基层在施工前务必清洁干净；；

（3）ECC砂浆搅拌时严格按照比例进行，充分搅拌均匀；

（4）搅拌好的材料应尽快用完，搅拌和摊铺材料之间应衔接合理，使整个过程保持一致，避免出现表观差异；

（5）最佳施工温度为10～30℃， 其他温度施工请咨询科瑞新材技术人员；

（6）施工时的湿度不应超过85%；

（7）养护期：施工后8h可上人行走，24h可承受轻度车辆载荷，48h可完全开放。
